产品简介

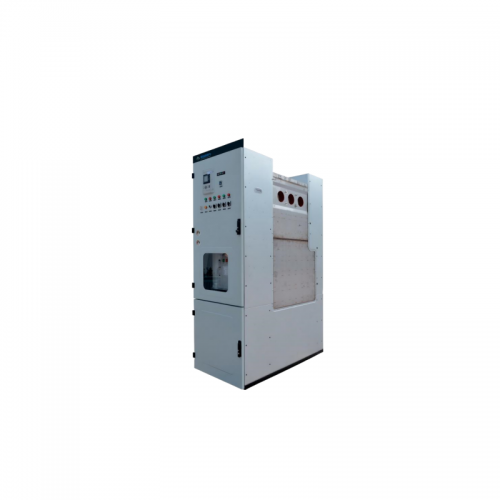

GSR6-12/24/40.5系列环保型气体绝缘金属封关开关设备（C-GIS）为我司自主研发，选取干燥空气（Air）或氮气（N2）为绝缘介质的环保型气体绝缘金属封关开关设备。产品技术水平国内当先、国际先进，是集真空灭弧技术、APG固封技术、气体绝缘技术和界面绝缘技术于一体的新一代中压成套开关设备。产品通过了国度权威检测机构的大局试验验证及新产品技术鉴定，获得多想国度发现专利和实用新型专利，占有自主知识产权。产品可宽泛利用于国民经济的各个沉要配变电系统，如输变电站网络、城市供电网、大型工矿企业、石油化工、冶金、城市轨路交通等领域。
产品选取？榛杓，可凭据分歧设计规划进行组合。产品选取密封压力系统，主回路所有高压带电部件密封在不锈冈禅箱内，不受环境影响。拥有运行靠得住、占地空间幼、免守护等特点。
技术参数
| 名称 | 单元 | 参数 | |||
| 额定电压 | kV | 12 | 24 | 40.5 | |
| 额定频率 | Hz | 50 | 50 | 50 | |
| 额定电流 | A | 1250/2500/3150/4000 | 1250/2500/3150/4000 | 1250/2500 | |
| 额定绝缘水平 | 工频耐压（相间及对地） | kV | 42 | 65 | 95 |
| 工频耐压（隔离断口） | kV | 48 | 79 | 118 | |
| 雷电冲击耐压（相间及对地） | kV | 75 | 125 | 185 | |
| 雷电冲击耐压（隔离断口） | kV | 85 | 145 | 215 | |
| 辅助回路额定工频耐压 | kV | 2 | 2 | 2 | |
| 额定短时耐受电流 | kA | 25/31.5/40 | |||
| 额定短路持续功夫 | s | 3 | 3 | 3 | |
| 额定峰值耐受电流 | kA | 63/80/100 | 63/80/100 | 63/80 | |
| 额定短路开断电流 | kA | 25/31.5/40 | 25/31.5/40 | 25/31.5 | |
| 额定短路关合电流（峰值） | kA | 63/80/100 | 63/80/100 | 63/80 | |
| 额定电缆充电开断电流 | A | 25 | 31.5 | 50 | |
| 额定操作挨次 | O-0.3s-CO-3min-CO | ||||
| 绝缘气体 | 干燥空气或氮气 | ||||
| 机械寿命 | 断路器 | 次 | 10000 | 10000 | 10000 |
| 三工位开关 | 5000 | 5000 | 5000 | ||
| 干燥空气或氮气额定压力（abs.20℃） | 额定充气压力（abs.20℃） | Mpa | 0.14 | 0.14 | 0.14 |
| 最低充气压力（abs.20℃） | 0.12 | 0.12 | 0.12 | ||
| 防护等级 | 密封箱体 | 等级 | IP67 | IP67 | IP67 |
| 开关设备表壳 | IP4X | IP4X | IP4X | ||
| 干燥空气相对泄露气率 | %/年 | ≤0.1 | ≤0.1 | ≤0.1 | |
| 辅助回路的额定电源电压 | V | DC48/110/220 AC220 | |||
产品尺寸
| 额定电压 | 主母线额定电流 | 柜型 | 宽（mm） | 深（mm） | 高（mm） | ||
| 12/24kV | 1250A | 进线、分段、隔离、出线 | 600 | 1500 | 2400 | ||
| 母设（PT） | 1000 | 1500 | 2400 | ||||
| 计量柜 | 气箱型 | 600/1000 | 1500 | 2400 | |||
| 空气型 | 600/1000 | 1500 | 2400 | ||||
| 2500/3150/4000A | 进线、分段、隔离、出线、母设（PT） | 1000 | 1850 | 2400 | |||
| 40.5kV | 1250A | 进线、分段、隔离、出线 | 900 | 2200 | 2400 | ||
| 母设（PT） | 1000 | 2200 | 2400 | ||||
| 2500A | 进线、分段、隔离、出线、母设（PT） | 1000 | 2200 | 2400 | |||
产品特点
选取国际先进的理想，世界一流的出产、检测伎俩、激光焊接、激光切割、氦检漏等设备。
产品一次元件选取全密封设计，齐全密封于不锈钢板焊接的密封气箱内，充入肯定压力的干燥空气或氮气作为绝缘介质，防护等级达到IP67，齐全预防表界环境气象对开关柜的影响，能靠得住运行于地下室、高原、冻土、沿海、湿润等恶龙环境中，实现免守护。
产品可实现手动、电动操作，操作机组成熟靠得住，并具备美满的机械和电气联锁，可能有效预防因误操作而可能导致的人身中伤和设备败坏。3. 产品可实现手动、电动操作，操作机组成熟靠得住，并具备美满的机械和电气联锁，可能有效预防因误操作而可能导致的人身中伤和设备败坏。
产品设计结构紧凑，相比传统的空断气缘开关柜体积显著削减，占地面积削减30%-70%，提高空间利用率，有效降低工程综合成本。
基于微处置器的；ぜ跋低臣际，集；ぁ⒔谠臁⒓屏俊⒓觳狻⑼ㄑ吨澳苡谝惶，实现配网自动化和数字化要求，能够齐全实现无人值守。
产品使用环境
海拔高度：≤5000m（当设备运行海拔高度超出1000m时，必要出格注明）
环境温度：最高气温+50℃，最低气温-25℃，24h均匀值≤35℃
环境湿度：24h 相对湿度均匀值≤95%，月相对湿度均匀值≤90%
电磁滋扰：在二次系统中感应出的电磁滋扰幅值≤1.6kV
装置环境：周围空气中没有爆炸性和侵蚀性气体， 装置场所无时时性剧烈震荡或冲击
注明：超出上述使用环境前提时，请联系鉴黑担保网
